최신 mermaid 사용법 및 초보자를 위한 다이어그램 만들기

Mermaid는 개발자와 팀들이 흐름도 및 시퀀스 다이어그램을 만드는 방식을 혁신적으로 바꾸고 있는 텍스트 기반 다이어그램 도구입니다. 초보자에게는 몇 줄의 설명만으로 깔끔하고 전문적인 차트를 자동으로 생성할 수 있다는 의미입니다—마우스는 필요 없습니다. Mermaid 사용법을 익히면, 코드를 통해 빠르고 간편하게 다이어그램을 만들 수 있습니다. 이 가이드는 Mermaid의 핵심 가치를 소개하고 기본 구문을 통해 코드에서 다이어그램으로 쉽게 변환하는 방법을 안내합니다.

파트1.Mermaid란 무엇인가요?

Mermaid는 텍스트 정의를 사용하여 다이어그램을 동적으로 생성하는 강력한 다이어그램 및 차트 도구입니다. Mermaid가 무엇인지, 왜 유용한지, 어디에 적용할 수 있는지 살펴보겠습니다.

Mermaid의 의미

Mermaid는 Markdown에서 영감을 얻은 구문을 사용하는 오픈 소스 JavaScript 기반 차트 도구입니다. 핵심적으로, 텍스트 코드를 전문적인 다이어그램(흐름도, 타임라인 등)으로 변환하는 렌더링 엔진입니다. 즉, 코드를 작성하면 다이어그램이 생성됩니다!

Mermaid의 핵심 가치

드래그 앤 드롭 방식 탈출: 전통적인 도형 그리기 도구에서 도형을 드래그하고 연결선을 맞추는 데 어려움을 겪을 필요가 없습니다. 간결한 코드로 다이어그램 구조를 설명하면 Mermaid가 즉시 렌더링합니다. 다이어그램을 업데이트하는 것도 몇 줄의 코드만 수정하면 빠르게 가능합니다.

다목적성: 기술 문서용 API 흐름도, 관리용 프로젝트 타임라인(간트 차트), 교육용 시각적 다이어그램 등 다양한 용도로 사용 가능합니다.

Mermaid의 주요 사용 사례

기술 문서화: 보드믹스 온라인 화이트보드와 같은 도구에서 Mermaid를 바로 사용해 흐름도를 즉시 생성하고, 팀원들과 실시간으로 링크를 공유하여 효율적인 기술 커뮤니케이션 및 문서화가 가능합니다.

애자일 프로젝트 관리: 프로덕트 매니저는 보드믹스에서 Mermaid의 간트 차트 구문을 사용하여 스프린트 계획을 수립할 수 있습니다. 팀원들은 생성된 차트에서 직접 작업 노드를 드래그하고 조정하여 직관적이고 효율적인 프로젝트 추적이 가능합니다.

파트2.Mermaid 구문 심층 분석

Mermaid 구문을 마스터하는 것은 코드로 다이어그램을 만드는 핵심입니다. 이 시스템은 방향 제어, 노드 정의, 메시지 순서 지정 및 다양한 차트 유형에 대한 타임라인 설정을 다룹니다. 아래에서 실용적인 예시와 함께 구문 규칙을 설명하고 보드믹스와 같은 도구에서 이를 효과적으로 사용하는 방법을 제공합니다.

흐름도 구문

방향 제어: top-down 배치를 위해서는 graph TD (예: graph TD A-->B-->C), 좌우 배치에는 graph LR (예: graph LR Start-->Process-->End)를 사용합니다.

노드 구문

• 직사각형: [단계 이름]
• 다이아몬드(결정): {조건}
• 둥근 직사각형(시작/끝): (레이블)
• 예시: (시작)-->> [데이터 처리]-->> {성공?} 기본적인 흐름을 생성합니다.
• 고급 연결자:
• 레이블이 있는 화살표: -->|API 호출|
• 비동기 링크: -->>
• 두꺼운 링크: ==>
• 예시: A-->>|로그인| B-->>> C==> D

실용 팁: 보드믹스에서 AI 도우미나 코드 블록을 사용하여 이 구문을 입력하면 명확한 흐름도가 자동으로 렌더링됩니다.

시퀀스 다이어그램 구문

• 참가자 정의: 참가자 Client, 참가자 Server로 역할을 선언합니다.
• 메시지 유형: 동기: -->>, 비동기: -->>, 자기 루프: -->.
• 제어 구조: 루프: loop Daily Tasks (새로운 줄에 작성 후 메시지는 들여쓰기를 사용)와 같은 방식으로 사용합니다.
• 조건문(만약/아니면): alt Login Successful 등의 조건으로 분기 처리합니다.

간트 차트 구문

• 타임라인 설정: dateFormat YYYY-MM-DD 형식을 정의하고, section Phase 1으로 작업을 그룹화합니다.
• 작업 의존성: TaskB :after TaskA, 3d와 같은 구문을 사용해 Task A가 끝난 후 3일 뒤에 Task B가 시작되도록 설정할 수 있습니다. 보드믹스에서는 차트에서 직접 작업을 드래그하여 타임라인을 조정할 수 있습니다.

실용 팁: 작업 계획 코드를 보드믹스의 편집기에 입력하면 인터랙티브한 간트 차트가 생성됩니다.

기타 다이어그램 유형

• 클래스 다이어그램 (classDiagram): <|--로 상속을 정의하고, ..|>로 인터페이스 구현을 표시합니다.
• 상태 다이어그램 (stateDiagram-v2): 상태 전환을 State1 --> State2 : Event와 같이 정의합니다.

파트3.자주 발생하는 Mermaid 구문 오류 및 수정 방법

초보자는 작은 구문 실수로 렌더링 오류를 자주 겪습니다. 여기 몇 가지 일반적인 실수와 수정 방법을 안내드립니다.

• 특수 문자 처리: 노드 텍스트에 [ ] { }와 같은 기호가 포함되어 있을 경우, 전체 텍스트를 큰따옴표로 감싸세요. 예시: A["[경고] 시스템 오류"].
• 들여쓰기 민감성: 제어 구조(루프, alt, opt 등) 안의 내용은 들여쓰기를 사용해야 합니다. 잘못된 들여쓰기는 렌더링 오류를 발생시킬 수 있습니다.
• 렌더링 호환성: 일부 연결 스타일은 특정 다이어그램에만 유효합니다. 예를 들어 --o (원형 끝 화살표)는 흐름도에서만 유효하며, 시퀀스나 클래스 다이어그램에서는 예상대로 작동하지 않을 수 있습니다.

파트4.Mermaid의 실용적인 응용

Mermaid 구문을 마스터하면 다양한 시나리오에서 활용할 수 있습니다.

기술 문서 시각화

문서에 Mermaid 코드 블록을 삽입하면 (예: graph LR Client-->>|API /query| Server), 깔끔한 API 흐름도로 렌더링됩니다. 팀은 버전 관리된 다이어그램 코드를 포함한 문서를 내보낼 수 있어, 전통적인 그리기 도구에서의 수동 업데이트를 제거할 수 있습니다.

애자일 개발 및 협업

간트 차트 구문을 사용하여 스크럼 스프린트 계획을 세울 수 있습니다. 작업을 정의한 후(예: section Frontend TaskA: 2025-06-01, 5d), 팀은 보드믹스 화이트보드에서 실시간으로 작업 노드를 드래그하여 직관적이고 유연하게 계획을 조정할 수 있습니다.

교육적 응용

알고리즘이나 시스템 워크플로우를 가르칠 때, 강사는 Mermaid를 사용해 실시간으로 흐름도나 상태 다이어그램을 생성할 수 있습니다. 학생들은 코드 블록을 복사하여 자신의 작업 공간에서 매개변수를 수정하고, AI 렌더링 다이어그램이 어떻게 변경되는지 즉시 확인할 수 있습니다.

파트5.Mermaid + 시각적 협업 도구로 팀 효율성 증대

Mermaid는 GitLab Markdown 또는 노트 앱과 같은 곳에서 사용할 수 있지만, 강력한 시각적 협업 도구와 결합하면 그 효과가 배가됩니다.

전통적인 워크플로우의 문제점:

• 수동 코드 미리보기 새로 고침
• 협업을 위한 단일 파일 잠금
• 문서를 위한 정적 이미지 내보내기 필요
• 하나의 화면에서 여러 다이어그램 유형 결합 어려움

현대적인 해결책: 보드믹스

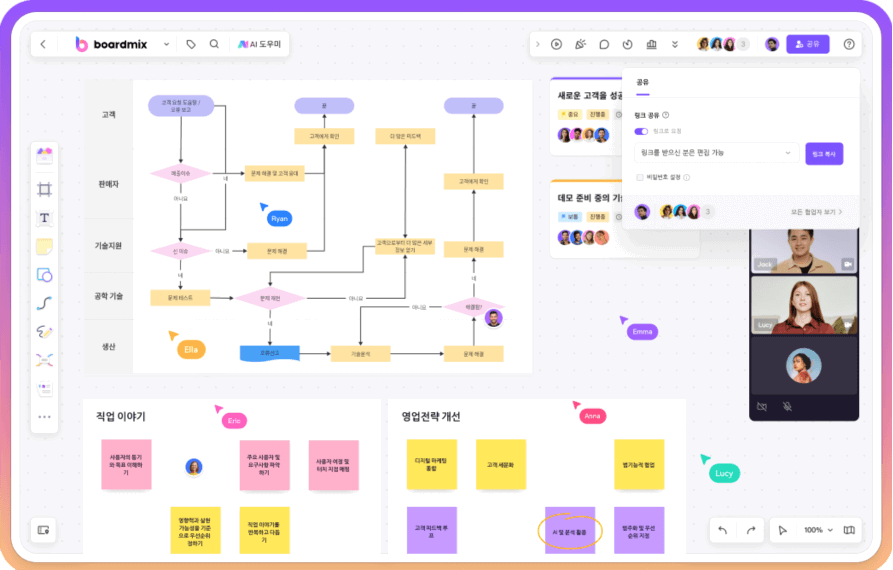

보드믹스(boardmix)는 실시간 협업을 위한 AI 강화 온라인 화이트보드로, Mermaid와의 깊은 통합을 지원합니다. 하나의 무한 캔버스에서 마인드 맵, 흐름도 등 다양한 형식의 생성이 가능합니다.

팀 효율성을 위한 주요 장점:

• 진정한 실시간 협업: 여러 팀원이 동일한 보드를 동시에 보고 편집하며, 실시간으로 생성된 간트 차트에서 작업 노드를 드래그할 수 있습니다.

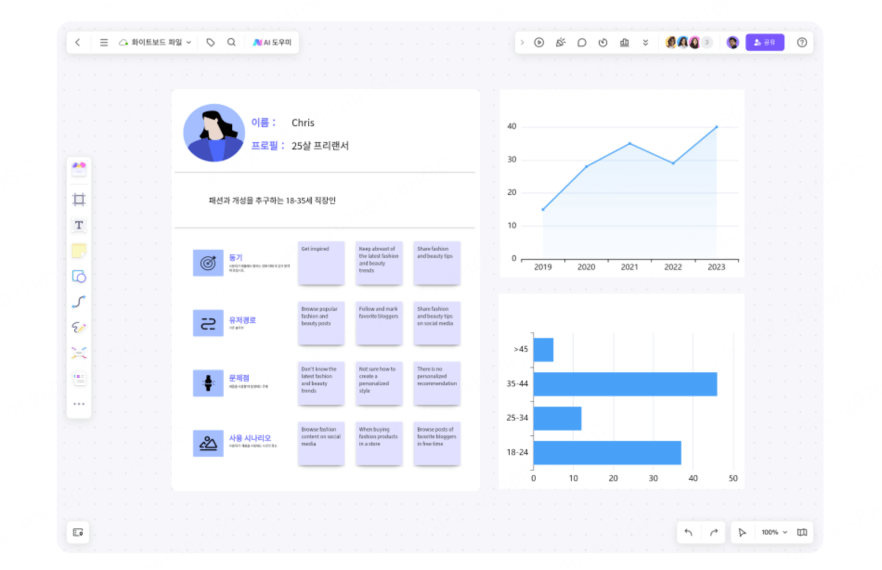

• 혼합 생성 작업 공간: Mermaid 기술 다이어그램과 마인드 맵, 사용자 스토리 맵, 자유형 스케치 등을 하나의 캔버스에서 결합할 수 있습니다.
• End-to-End 워크플로우: 코드 입력 → 다이어그램 생성 → 주석/주석 → 개발자 문서 내보내기를 하나의 도구에서 손쉽게 처리할 수 있습니다.
• 팀 자산 관리: 자주 사용하는 Mermaid 차트 조각을 재사용 가능한 팀 템플릿으로 저장할 수 있습니다. 기업 계획에서는 비공개 배포와 세분화된 권한을 제공하여 안전한 지식 관리를 지원합니다.

결론

Mermaid는 간결한 코드 구문을 통해 전문적인 다이어그램을 쉽게 생성할 수 있는 효율적이고 유연한 솔루션을 제공합니다. 이 잠재력은 보드믹스와 같은 멀티플레이어 시각적 협업 도구와 결합되었을 때 완전히 발휘됩니다. 팀은 코드를 통해 다이어그램을 생성하고 실시간으로 협업할 수 있어, 시각적 문서화가 더 빠르고 동적이 됩니다.

Mermaid 사용법을 익히고, 실시간 협업을 통해 더욱 효율적으로 다이어그램을 생성해 보세요. 보드믹스에서는 Mermaid 다이어그램을 실시간으로 편집하고 팀과 협업하는 데 필요한 모든 기능을 제공합니다. Mermaid 사용법과 관련된 더 많은 팁을 얻고 싶다면, 지금 바로 보드믹스(boardmix)를 사용해 보세요.
