Диаграмма Венна напомнит большинству людей их школьные годы. Это удобное средство для сравнения и контрастирования конкретных данных, например, какая ручка была самой популярной в классе. Вам нужно всего лишь нарисовать несколько перекрывающихся кругов и создать свою диаграмму.
В шаблоне диаграммы Венна можно разместить множества и их пересечения, но сначала нужно договориться о значении символов и правилах включения элементов.
Диаграмма Венна - это не только инструмент для развлечения. Они также могут представлять сложные идеи, связанные с вероятностями и логикой. Символы диаграммы Венна, с которыми вы знакомы, используются не только в творческих целях. Диаграмма иногда может вызвать головную боль, особенно при выравнивании кругов и обеспечении соответствующего помещения для текстов.
Более того, математики и другие специалисты также используют диаграмму Венна для решения математических задач и иллюстрации сложных взаимосвязей. Хотя вы не сможете изучить все о символах диаграммы Венна и обозначениях Венна в один день, все равно полезно иметь представление о том, как они выглядят и каковы их функции. Продолжайте чтение, чтобы узнать больше.
Символы диаграммы Венна
Чтобы понять символы диаграммы Венна, полезно ознакомиться с теорией множеств. Несмотря на то, что это может быть сложный термин, теория множеств относится к пониманию, как связаны различные данные. Ниже рассмотрены основные обозначения операций над множествами, которые помогают читать диаграммы Венна.
Объединение двух множеств: ∪

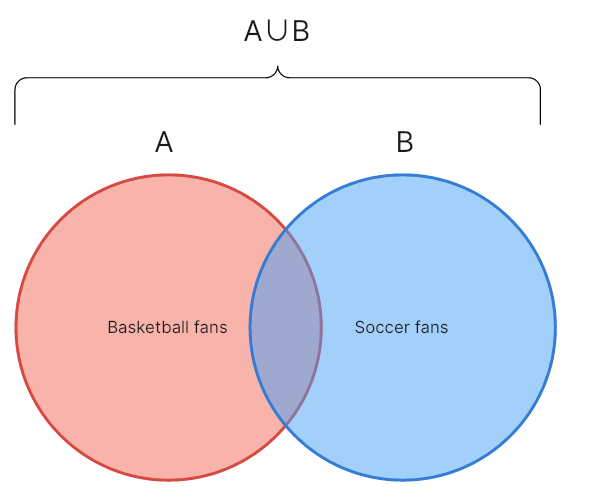

Этот символ в математике обозначает объединение двух кругов или множеств. Рассматривая двухкруговую диаграмму Венна, вы увидите, что полная диаграмма показывает A ∪ B, что означает множество всех членов и элементов, видимых в A или B или в обоих множествах. В контексте множество A может представлять людей, которые являются поклонниками баскетбола, а множество B - поклонниками футбола. Таким образом, A ∪ B может представлять поклонников, которые любят баскетбол, футбол или и то, и другое.
Пересечение двух множеств: ∩

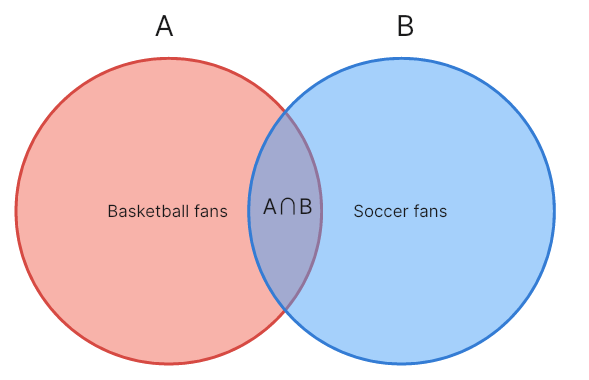

Этот символ ∩ на диаграмме Венна относится ко всем элементам, членам или символам, общим для обеих категорий и множеств. При взгляде на график, пересечение - это область перекрытия между двумя кругами. Это означает, что если категория A представляет поклонников баскетбола, а категория B - поклонников футбола, то A ∩ B включает в себя поклонников баскетбола и футбола.
Дополнение множества: Ac

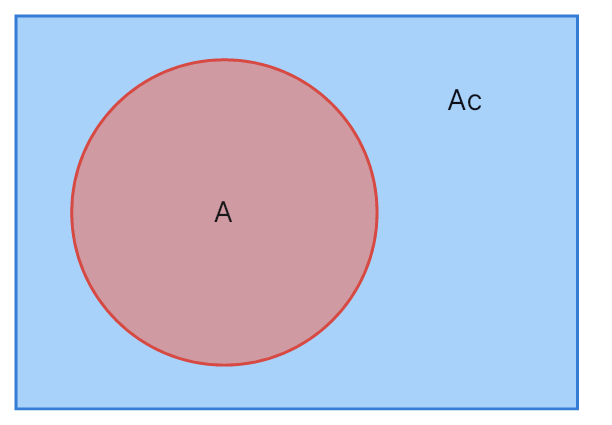

Дополнение множества A — это все элементы выбранного универсального множества U, которые не входят в A. Его обозначают Aᶜ или U ∖ A; на рисунке используется запись Ac. Это область внутри прямоугольника U, но вне круга A. Без заданного U дополнение не определено.
Обозначение множеств
Обозначение множеств на диаграмме Венна преимущественно используется в математике для определения типов и свойств множеств. Оно использует систему символов для описания свойств элементов в заданном множестве и для показа отношений и операций между различными множествами.
Более того, обозначение множеств на диаграмме Венна имеет конкретные правила для описания множества. Оно использует фигурные скобки { }, в которых располагаются элементы множества. Имена множеств обычно обозначаются заглавными английскими буквами.
Несколько примеров множеств в обозначении множеств на диаграмме Венна включают следующее:
-
N = множество натуральных чисел; здесь используется соглашение N = {1, 2, 3, …}. В других источниках в N может входить и 0
-
{ } = фигурные скобки для записи элементов множества, например {1, 2}; пустые скобки {} обозначают пустое множество
-
∈ = «принадлежит множеству»: x ∈ A означает, что x — элемент A
-
∉ = означает “не является членом множества” или “не является элементом множества”
-
⊆ = «является подмножеством», включая случай равенства множеств; для собственного подмножества можно использовать ⊊. Значение символа ⊂ зависит от принятого соглашения, поэтому его стоит оговорить
Не путайте элемент и подмножество: футбол ∈ A, но {футбол, софтбол} ⊆ A. В первом случае речь об одном элементе, во втором — о множестве из двух элементов. Примеры операций и их отображения приведены в учебнике OpenStax о диаграммах Венна.
-
⊄ = «не является подмножеством»; сравниваются множества, а не отдельный элемент и множество
Три или более множеств на диаграмме Венна

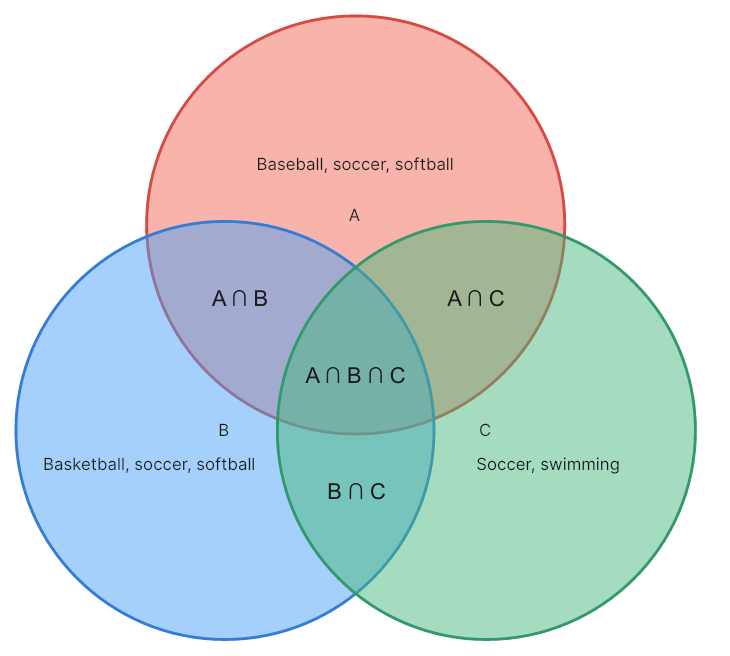

Для трех множеств удобно использовать три перекрывающихся круга. В этом примере A = {бейсбол, футбол, софтбол}, B = {баскетбол, футбол, софтбол}, C = {футбол, плавание}. Надписи с видами спорта задают состав целых множеств; знаки ∩ отмечают их общие области. Для четырех и более множеств трех кругов уже недостаточно. Вы можете обнаружить различные связи на диаграмме Венна для трех множеств.
Диаграмма Венна для A ∪ B изображает {Бейсбол, Футбол, Софтбол, Баскетбол}
Тем временем, для A ∪ B ∪ C имеет {Бейсбол, Футбол, Софтбол, Баскетбол, Плавание}
Наконец, диаграмма Венна для A ∩ C содержит {футбол}
Чтобы заполнить рисунок, недостаточно перечислить состав каждого круга: один элемент должен находиться в одной подходящей области. Для приведённых A, B и C размещение будет таким:
| Область | Элементы |
|---|---|
| Только A | бейсбол |
| Только B | баскетбол |
| Только C | плавание |
| A и B, но не C | софтбол |
| A и C, но не B | ∅ |
| B и C, но не A | ∅ |
| A, B и C | футбол |
Получается |A| = 3, |B| = 3, |C| = 2 и |A ∪ B ∪ C| = 5. Сумма 3 + 3 + 2 = 8 не равна размеру объединения: общие виды спорта были бы посчитаны повторно. Пустые области обозначены ∅, а не заполнены нулём как элементом множества. Внешнюю область можно заполнить только после определения универсального множества U.
Дополнительное чтение по символам и обозначениям множеств диаграмм Венна
Советы по созданию символов диаграмм Венна
Знакомство со всеми этими символами и знание, где и когда их использовать, может быть несколько сложным. Но диаграмма полезна в различных областях, так как она помогает организовать информацию и представлять отношения. С цифровизацией вы можете удобно разрабатывать свои символы диаграмм Венна онлайн.
Обратитесь к следующим советам о том, как максимально использовать настраиваемые шаблоны диаграмм Венна:
-
Важно определить основную цель вашей диаграммы Венна. Это служит основой для эффективного использования графика. Если вы работаете в команде, обсудите с членами и поймите цель. Это помогает иметь формулировку вашей цели перед разработкой деталей на виртуальной доске для рисования.
-
Сначала зафиксируйте правило включения в каждое множество. Затем заполните общую область трёх множеств, области двух множеств без третьего и, наконец, отдельные части кругов. Так один элемент не появится в нескольких местах и не будет посчитан дважды.
-
После создания основы наступает время выбирать стиль вашей диаграммы Венна. Есть разные дизайны из центра шаблонов Boardmix. Они обычно предварительно разработанные диаграммы, так что все, что вам нужно сделать, это заполнить круги для создания своей диаграммы. Выберите пустую страницу и настройте структуру, если предпочитаете создать свою собственную.
Области применения диаграмм Венна
-
Теория множеств. Это было рассмотрено в начальных главах статьи. Теория множеств относится к разделу математики, где находятся понятия, такие как пересечение, дополнения и объединения. Этот раздел занимается решением сложных задач с помощью диаграмм Венна.
-
В статистике и вероятности диаграмма помогает различать события, их объединения и пересечения. Вероятности можно вычислять по заданной модели или данным, но сама форма кругов не даёт основания предсказывать событие.
-
Хотя большинство ассоциируют символы диаграмм Венна с математикой, они также полезны в лингвистике. Диаграмма может показать отношения между различными языками.
-
Символы диаграмм Венна также полезны для оценки правильности определенных аргументов и выводов. Диаграмма также важна в логических утверждениях, таких как все/некоторые/нет и если/то.
-
Учители используют диаграммы Венна для помощи в понимании чтения учащимися. С помощью четкой визуальной иллюстрации, предоставленной диаграммой, учащиеся могут лучше понимать идеи и кратко объяснять различия и сходства между элементами.
-
Финансовые аналитики используют процесс создания диаграмм Венна во время презентаций клиентам, поставщикам и инвесторам. Компании также могут использовать их для представления отношений в техниках, продуктах, дизайнах и идеях.
Следует ли использовать диаграмму Венна?
Диаграмма Венна полезна, когда нужно показать общие и отличающиеся элементы множеств. Вот несколько сценариев, когда следует использовать диаграмму Венна.
-
Визуальная организация различной информации
-
Сравнение двух или более вариантов
-
Решение математических задач
-
Сравнение наборов данных
-
Обоснование логикой
В процессе людям, вероятно, придется разрабатывать свои диаграммы, чтобы установить и показать отношения, сходства и различия между конкретными темами или элементами. Кроме того, уровень сложности диаграммы может варьироваться. Это означает, что вам может прийтись иметь дело не только с тремя кругами в одной диаграмме, но и с более чем тремя. Но с правильными инструментами вы справитесь с этим.
