Что такое диаграмма Венна?
Определение
Диаграмма Венна (также называемая диаграммой множеств или логической диаграммой) - это иллюстрация, показывающая логические отношения между различными множествами или группами. Диаграмма Венна использует окружности (или другие формы), которые перекрываются или не перекрываются, чтобы показать, какие элементы схожи и различны. Пересекающиеся части окружностей (известные как пересечения) представляют сходства, а не пересекающиеся части представляют различия.
Для наглядного сравнения множеств используйте онлайн-инструмент для диаграмм Венна и подпишите, что означает каждая область пересечения.
История и происхождение
Диаграмма Венна была представлена и стала популярной в 1880-х годах Джоном Венном, британским логиком и философом. Джон Венн изучал математику и логику в Кембриджском университете, а позже стал лектором и членом университета. Во время учебы в Кембридже он разработал новаторские идеи по диаграмматическому представлению множеств.
В 1880 году Джон Венн опубликовал статью под названием "О диаграмматическом и механическом представлении утверждений и рассуждений", в которой представил свой диаграмматический метод представления множеств и логических отношений. Эта статья впервые представила то, что мы теперь знаем как диаграммы Венна. С тех пор диаграмма Венна получила значительное признание и принятие, и была быстро применена в различных областях.
Формула
Вот базовая формула для диаграммы Венна с двумя множествами:
n ( A ∪ B) = n ( A ) + n ( B ) – n ( A ∩ B)
Где:
x = количество элементов только в A, но не в B
y = количество элементов только в B, но не в A
z = количество элементов, принадлежащих и множеству A, и множеству B (A ∩ B)

Рисунок 1
Из рисунка 1 видно, что
n (A) = x + z;
n (B) = y + z;
n (A ∩ B) = z;
n (A ∪ B) = x + y + z.
Пример: какие инструменты использует команда
В учебном опросе участвуют 30 человек. Из них 18 используют интеллект-карты, 12 — блок-схемы, а 8 используют оба инструмента. Все ответы относятся к одной группе и одному периоду.
- Пересечение A ∩ B: 8 человек. Запишите их число в общей части кругов.
- Только A: 18 − 8 = 10 человек. Это пользователи интеллект-карт, которые не используют блок-схемы.
- Только B: 12 − 8 = 4 человека. Это пользователи блок-схем, которые не используют интеллект-карты.
- Хотя бы один инструмент: 18 + 12 − 8 = 22 человека.
- Ни один из двух: 30 − 22 = 8 человек. Эту группу поместите внутри прямоугольника универсального множества, но вне обоих кругов.
Проверка по непересекающимся областям: 10 + 8 + 4 + 8 = 30. Если просто сложить 18 и 12, восемь участников попадут в результат дважды. На рисунке выше x, z и y соответствуют 10, 8 и 4; область вне кругов добавьте, если нужно показать всех участников опроса.
В Boardmix подпишите круги названиями инструментов, а возле диаграммы оставьте размер группы и период опроса. Не сравнивайте число ответов из разных опросов как части одного множества.
Символы
Множество
Совокупность различных объектов или элементов, которые имеют общую характеристику или свойство. Каждое множество представлено кругом или эллипсом на диаграмме Венна.
Объединение (A∪B)
Полная коллекция элементов из всех рассматриваемых множеств.
Пересечение (A ∩ B)
Пересекающаяся секция, представляющая все элементы, общие для выбранных множеств.
Симметрическая разность
Части множеств, которые не пересекаются.
Разность множеств
Части в одном множестве, но не в другом.
Дополнение множества (Ac)
Все элементы выбранного универсального множества U, не входящие в A. На диаграмме это область внутри границы U, но вне круга A.
Зачем использовать диаграмму Венна?
Визуальная организация: Диаграммы Венна позволяют представлять информацию в структурированном и организованном виде. Они помогают визуально организовать информацию, чтобы увидеть логику отношений между определенными элементами.
Логический анализ: Диаграммы Венна помогают анализировать сложные проблемы через логику. Они облегчают выявление логических следствий, несоответствий или противоречий. Таким образом, сложные математические задачи могут быть сведены к ясному и понятному формату.
Визуализация данных: Диаграммы Венна могут эффективно представлять данные и информацию. Такое сравнение показывает общие и различающиеся элементы наборов. Вероятности можно вычислять по соответствующим данным; сама диаграмма не устанавливает корреляции и не предсказывает события.
Принятие решений: Используя визуальную мощь диаграмм Венна, принимающие решения могут лучше понять свои варианты, критерии, компромиссы и общие черты, связанные с их процессами принятия решений. Это может привести к более информированным и эффективным результатам принятия решений.
Выбирайте диаграмму Венна, когда важно показать принадлежность к нескольким множествам. Для сравнения величин по категориям чаще удобнее столбчатая диаграмма, а для порядка действий — блок-схема.
Применение диаграмм Венна на практике
Диаграммы Венна значительно облегчили жизнь людей в различных областях. Упрощенная цель диаграммы Венна - иллюстрировать концепции и группы - привела к их популярному использованию во многих областях, включая статистику, лингвистику, логику, образование, информатику, бизнес и т. д.
В образовании
Диаграмма Венна широко используется как педагогический инструмент на занятиях. Изначально использовалась для показа различий и сходств между научными или логическими концепциями, она расширилась на другие предметы. Её можно использовать для сравнения и контраста, понимания теории множеств, визуализации данных, а также для категоризации и классификации, анализа литературы, развития словарного запаса и т. д.
Например, диаграммы Венна часто используются для обучения концепциям теории множеств. Студенты могут использовать диаграммы для представления множеств, элементов, пересечений и объединений. Это помогает им усвоить основные принципы теории множеств, такие как подмножества, дополнения и операции над множествами. Что касается развития словарного запаса, диаграммы Венна помогают расширить словарный запас студентов. Их можно использовать для иллюстрации отношений между словами, такими как синонимы, антонимы или словосемьи. Студенты могут лучше понимать значения и использование слов, сравнивая и контрастируя связанные слова.
В академической сфере
В наши дни диаграммы Венна также часто используются в академических областях. Они доказали свою эффективность в анализе данных, картографировании концепций, сравнительных исследованиях, статистическом анализе и т. д.
В исследовательской сфере понимание отношений между разными наборами данных чрезвычайно важно для анализа данных, и использование подходящих методов визуализации особенно важно для уточнения установленных отношений. Таким образом, создание диаграммы Венна является одним из самых простых и эффективных способов иллюстрировать эти отношения.
Диаграммы Венна широко используются в биологических исследованиях, особенно в генетических исследованиях. Например, диаграмма Венна - это один из самых эффективных способов изучения пересечения списков генов. Соответственно, для конкретных исследовательских нужд существуют различные инструменты для приложения диаграмм Венна, такие как Venny, VennPlex и VENNTURE.
В целом, их универсальность и визуальное представление делают диаграммы Венна ценными инструментами для организации информации, анализа данных и развития понимания концепций в разных дисциплинах и областях исследования.
В бизнесе
Бизнес - это область, где диаграммы Венна могут быть чрезвычайно полезными, потому что всегда есть что сравнивать и рассматривать при принятии решений в различных корпоративных средах. Например, эти диаграммы часто применяются для анализа рынка, анализа конкурентов, сравнения продуктов, управления проектами, управления рисками и т. д.
Что касается сегментации рынка, диаграммы Венна могут использоваться для сегментации и анализа целевых рынков. Бизнесы могут адаптировать свои маркетинговые стратегии и продукты/услуги к конкретным группам клиентов, выявляя различные сегменты рынка и их общие характеристики. Кроме того, диаграммы Венна могут помочь в управлении проектами, иллюстрируя взаимозависимости и перекрытия между разными задачами проекта или потоками работ. Такая визуализация помогает увидеть общие ресурсы и пересекающиеся области работ. Для определения критического пути нужны длительности и последовательность задач, которые отражают в сетевом графике проекта.
Как мы видим, диаграммы Венна могут помочь предприятиям сравнивать различные элементы и повышать их способность эффективно общаться о своих идеях и приходить к разумному компромиссу.
Вот пример диаграммы Венна, примененной в бизнес-сфере, касающейся удовлетворенности клиентов и долгосрочной устойчивости предприятия.

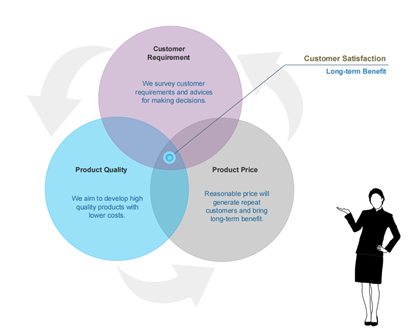

Следующий рисунок объединяет требования клиента, качество продукта и цену как три направления обсуждения. Это качественная модель: она не измеряет удовлетворённость и не доказывает, что сочетание этих факторов обеспечит долгосрочную прибыль.

Рисунок 2
Для обсуждения продукта подпишите каждую область конкретными наблюдениями. Например, соответствие нужной функции относится к требованиям клиента, а обнаруженный дефект — к качеству. Если нужно показать результаты опроса числами, используйте единые определения множеств и одну базу ответов, как в расчёте выше.
Как сделать диаграмму Венна на Boardmix?
Boardmix - это мощная онлайн-коллаборативная доска, интегрирующая различные инструменты для повышения эффективности команды и свободного развития фантазии команды. Она предлагает пользовательский интерфейс, который позволяет пользователям создавать, редактировать и сотрудничать над разнообразными цифровыми досками. На этой виртуальной доске можно легко генерировать идеи, визуализировать концепции и делиться своими мыслями.
Универсальность - одна из выдающихся особенностей Boardmix. Вы можете легко добавлять текст, изображения, рисунки, липкие заметки и мультимедийные элементы на свои доски. Она интегрирует различные формы, текстовые поля и множество выразительных инструментов для рисования, что позволяет вам легко создавать и редактировать диаграммы Венна.
Как создать диаграмму Венна на Boardmix:
-
Получите доступ к Boardmix & создайте новую доску: Посетите веб-сайт Boardmix (или откройте приложение Boardmix) и войдите в свой аккаунт. (Если у вас нет аккаунта, вы можете бесплатно создать один.) После входа в систему создайте новую доску, выбрав опцию начать новый проект или доску.
-
Выберите шаблон диаграммы Венна или создайте его самостоятельно: Поищите шаблон диаграммы Венна среди вариантов, которые предоставляет Boardmix в галерее шаблонов. Вы также можете создать диаграмму с использованием различных форм.
-
Настройте свою диаграмму Венна: Если вы выберете шаблон диаграммы Венна, вас перенесут на холст, где вы сможете настроить и редактировать диаграмму. Вы можете изменять размер и расположение окружностей или эллипсов.
-
Добавьте метки & заполните множества: Используйте инструмент текста или текстовые поля для добавления меток или заголовков к каждому множеству и перекрывающимся областям при необходимости. В зависимости от цели вашей диаграммы Венна, заполните каждое множество, добавив элементы или объекты. Вы можете использовать формы, текстовые поля, стикеры или изображения, чтобы представить элементы в каждом множестве.
-
Дополнительная настройка: Boardmix предлагает различные параметры настройки, включая цвета, шрифты, стили линий и формы. Вы можете изменить эти элементы, чтобы сделать вашу диаграмму Венна визуально привлекательной и легко понимаемой.
-
Сотрудничайте и поделитесь: Если вы работаете с командой или хотите получить обратную связь, вы можете пригласить сотрудников присоединиться к вашей доске. Boardmix позволяет сотрудничать в режиме реального времени, где несколько пользователей могут одновременно редактировать диаграмму Венна. Вы также можете поделиться доской с другими, создавая общую ссылку или экспортируя диаграмму в совместимом формате.
