パソコンやサーバーの仕組みを人に説明しようとしたとき、「うまく言葉にできない」と感じたことはないでしょうか。CPU、メモリ、入出力装置……それぞれの役割は知っていても、それらがどうつながって一つのシステムとして動いているのかを図で示すのは、意外と難しいものです。
こうした場面で役に立つのが「ブロック図（block diagram）」です。この記事では、コンピュータシステムのブロック図がどのようなもので、なぜ重要なのか、そしてどんな構成要素で成り立っているのかを順番に見ていきます。後半では、オンラインツール Boardmix を使って実際にブロック図を作る手順と、見やすい図に仕上げるためのコツも紹介します。エンジニアはもちろん、IT業界に関わり始めたばかりの方にも役立つ内容になっています。
コンピュータシステムのブロック図とは何か
ブロック図とは、システムを構成する要素を四角形などの「ブロック」で表し、それらの関係を線でつないで表現した図のことです。回路図のように細かい配線まで描くのではなく、システム全体を大まかなまとまりごとに分けて、その関係性を把握しやすくすることが目的です。

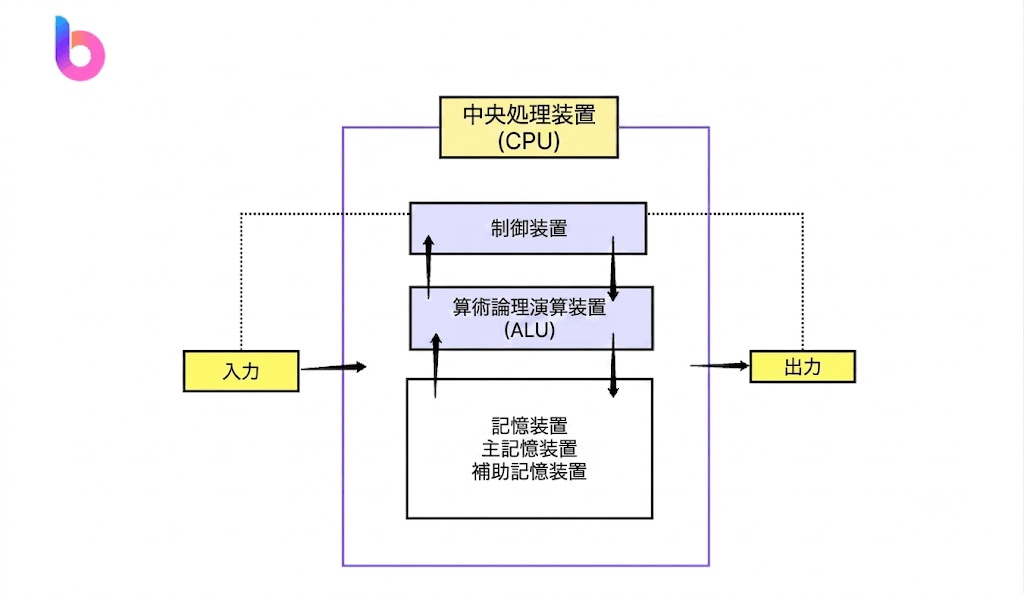

コンピュータシステムの場合、ブロック図はCPUやメモリ、入出力装置といった主要な部品を一つひとつのブロックとして描き、それらの間でどのようにデータや信号がやり取りされているかを線で示します。細部の回路設計まで踏み込む必要はなく、「どの部品が」「どの部品と」「どんな情報をやり取りしているのか」を一目で把握できるようにすることが狙いです。
たとえば、CPUがメモリからデータを読み込み、処理した結果をディスプレイに出力する、という一連の流れも、ブロック図であれば矢印一本で表現できます。文章で説明すると長くなる内容も、図にすることで直感的に理解できるようになるわけです。
なぜブロック図が重要なのか
ブロック図が単なる「わかりやすい絵」で終わらず、実務で広く使われている理由はいくつかあります。
システム全体を俯瞰できる
コンピュータシステムは、細かく見ていくと非常に多くの部品や信号のやり取りで構成されています。しかし、すべてを一度に理解しようとすると、どうしても情報量に圧倒されてしまいます。ブロック図があれば、まず全体の構造を大づかみに把握したうえで、必要な部分だけを深掘りしていくことができます。いわば、地図を見てから街を歩くようなイメージです。
複雑さを整理できる
現代のコンピュータシステムは、CPUの性能向上やストレージの多様化にともなって、年々複雑になっています。ブロック図は、この複雑さを一つひとつの機能単位に分解し、扱いやすい大きさにまとめてくれます。設計者だけでなく、システムに詳しくない人に説明する際にも、この「分解して見せる」という性質は大きな助けになります。
設計とトラブルシューティングの両方に使える
新しいシステムを設計する段階では、ブロック図を使って構成を検討することで、部品同士のつながりに矛盾がないかを事前に確認できます。また、すでに動いているシステムに不具合が起きた場合も、ブロック図をもとにデータの流れを一つずつ追っていけば、どこに問題がありそうかを絞り込みやすくなります。設計図としても、点検リストとしても機能するのが、ブロック図の強みだと言えるでしょう。
コンピュータシステムを構成する主な要素
ブロック図を描くには、まずシステムを構成する要素を正しく理解しておく必要があります。ここでは、パソコンやサーバーに共通する代表的な構成要素を紹介します。
CPU（中央処理装置）
CPUは、しばしば「コンピュータの頭脳」と呼ばれる部品です。プログラムの命令を読み込み、計算や判断を行い、その結果を他の部品に指示するという、システム全体の司令塔のような役割を担っています。CPUの処理速度やコア数は、パソコン全体の動作の快適さに直結するため、ブロック図でも中心に配置されることが多い要素です。
メモリ（主記憶装置と補助記憶装置）
メモリは大きく二種類に分けられます。一つはRAM（主記憶装置）で、CPUが今まさに処理しているデータを一時的に置いておく場所です。電源を切ると内容が消えてしまいますが、読み書きの速度が非常に速いという特長があります。もう一つは補助記憶装置で、こちらはデータを長期的に保存するための部分です。かつてはHDD（ハードディスク）が主流でしたが、近年はSSDを採用したパソコンが一般的になり、起動やデータ読み込みの速度が大きく向上しています。ブロック図では、この二つを分けて描くことで、データの「一時的な置き場所」と「保存先」の違いを明確にできます。
入出力装置
入出力装置は、人間とコンピュータの間をつなぐ部品です。キーボードやマウス、タッチパッドは情報を入力するための装置であり、ディスプレイやプリンター、スピーカーは処理結果を出力するための装置にあたります。私たちが普段何気なく使っているノートパソコンのタッチパッドや、スマートフォンのタッチスクリーンも、広い意味ではこの入出力装置の一種です。ブロック図では、これらをまとめて「I/O装置」として一つのブロックにすることもあれば、用途に応じて個別に分けて描くこともあります。
バス
バスとは、コンピュータ内部で部品同士をつなぐ「データの通り道」のことです。CPU、メモリ、入出力装置は、それぞれ単独では機能せず、バスを通じて情報をやり取りすることで初めて一つのシステムとして動きます。道路にたとえるなら、バスは各部品という「建物」をつなぐ道路網のようなものです。道路が渋滞すればシステム全体の処理速度が落ちてしまうように、バスの帯域幅（一度に運べるデータ量）は、コンピュータ全体の性能を左右する重要な要素の一つです。
電源装置
電源装置は、コンセントから供給される交流電源を、コンピュータ内部の各部品が必要とする直流の電圧に変換する役割を担っています。CPUやメモリ、ストレージなど、部品ごとに必要な電圧は異なるため、電源装置はそれぞれに適した電力を安定して供給し続ける必要があります。地味な存在に見えるかもしれませんが、電源が不安定だとシステム全体の動作が不安定になるため、決して軽視できない部分です。
これらの構成要素とその役割を理解しておくことで、ブロック図を見たときに「どこで何が起きているのか」をすぐに読み取れるようになります。パソコンのトラブルシューティングをする際にも、設計の仕事に携わる際にも、この基礎知識は必ず役に立ちます。
Boardmixでコンピュータシステムのブロック図を作る方法
ブロック図の重要性がわかったところで、実際に自分の手で作ってみましょう。ここでは、オンラインで使える作図ツール Boardmix を使った作成手順を紹介します。Boardmixは、豊富なテンプレートと直感的な操作性を備えており、初めて作図ツールを使う方でも扱いやすいのが特長です。クラウド上に保存されるため、チームメンバーとリアルタイムで共同編集できる点も、実務で使ううえでは大きなメリットになります。
1. Boardmixを開く
ブラウザからBoardmixにアクセスします。アカウントを持っていない場合は、画面の案内に沿って登録を済ませておきましょう。
2. 新しいボードを作成する
ログイン後、ダッシュボード上の「新規ボード」ボタンをクリックします。あとで見返したときにわかりやすいよう、ボードにはプロジェクト名などをつけておくと管理がしやすくなります。
3. ブロックを配置する

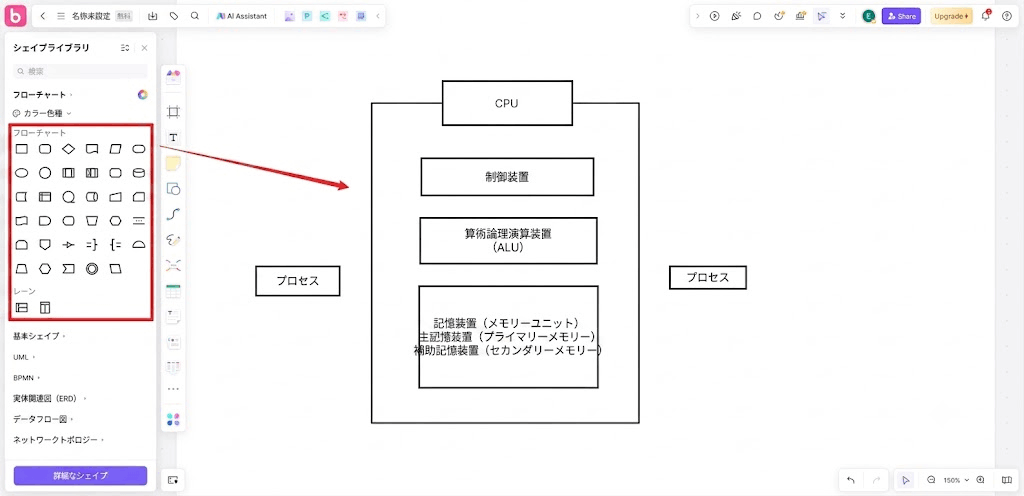

サイドバーの図形一覧から、四角形などの図形をキャンバスにドラッグ＆ドロップして配置します。CPU、メモリ、入出力装置、バス、電源装置といった構成要素ごとに一つずつブロックを作り、それぞれに名前を書き込んでいきます。
4. ブロック同士をつなぐ
図形一覧の矢印やコネクタを使って、各ブロックの間にどのようなデータや信号の流れがあるかを線で結びます。実際のシステムでの流れと矛盾がないか、確認しながら作業を進めるのがポイントです。
5. 見た目を整える

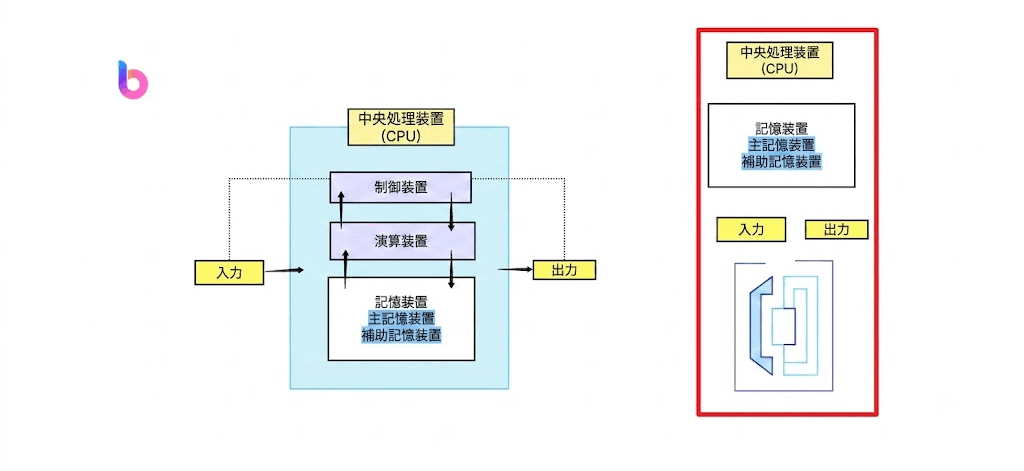

色分けや凡例の追加、フォントの調整など、Boardmixのカスタマイズ機能を活用して、図をより見やすく整えます。要素の種類ごとに色を分けておくと、後から見返したときの理解のしやすさが格段に上がります。
6. 保存・共有する

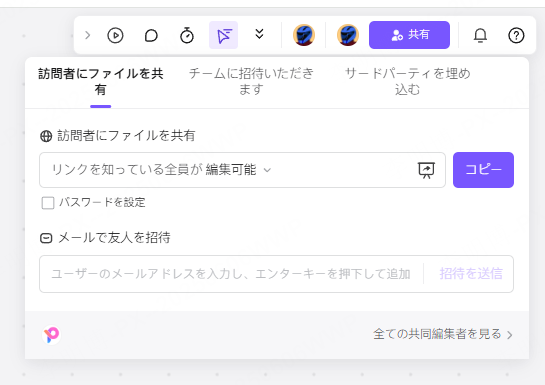

完成した図はクラウド上に自動的に保存されるほか、画像やPDFなどの形式で書き出すこともできます。共有リンクを発行すれば、チームメンバーと図を見ながら議論することも簡単です。
このように、Boardmixを使えば専門的な作図ソフトの知識がなくても、短時間で実用的なブロック図を作成できます。
見やすいブロック図を作るためのコツ
ブロック図は、ただ作ればよいというものではありません。見る人にとってわかりやすい図にするためには、いくつか押さえておきたいポイントがあります。
1. 対象のシステムをきちんと理解する
図を描き始める前に、対象となるシステムの構成要素とその関係性を自分の中で整理しておきましょう。理解が曖昧なまま作図を始めると、途中で矛盾に気づいて描き直すことになりがちです。
2. 必要以上に複雑にしない
ブロック図の目的は複雑なシステムを単純化して見せることです。細かすぎる情報を詰め込みすぎると、かえって全体像がつかみにくくなってしまいます。本当に必要なブロックと線だけに絞り込みましょう。
3. レイアウトを整理する
ブロックの位置を揃え、線をできるだけ直線にし、要素同士の間隔を均等にするだけで、図の見やすさは大きく変わります。乱雑な配置は、内容そのものが正確でも読み手に誤解を与える原因になります。
4. わかりやすいラベルをつける
それぞれのブロックや線には、何を表しているのかが一目でわかる短いラベルをつけましょう。専門用語を使う場合は、必要に応じて補足説明を添えると親切です。
5. 業界の標準的な表記に従う
分野によっては、部品や接続を表す標準的な記号やルールが存在します。可能な範囲でそうした標準に沿って描くことで、同じ業界の人が見たときの理解のスピードが上がります。
6. 色は控えめに、意味を持たせて使う
色分けは情報の整理に役立ちますが、使いすぎるとかえって図が読みにくくなります。データの種類や部品のカテゴリーごとに色を決めるなど、色に意味を持たせる使い方を意識しましょう。
7. 他の人からのフィードバックをもらう
図が完成したら、そのシステムに詳しい同僚や上司に一度見てもらうことをおすすめします。自分では気づかなかった誤りや、わかりにくい部分を指摘してもらえることがよくあります。
8. 完成後も改善を続ける
ブロック図は一度作って終わりではありません。システムについての理解が深まったり、周囲からの指摘を受けたりするたびに、少しずつ図を見直していくことで、より正確で伝わりやすい図に育っていきます。
まとめ
コンピュータシステムのブロック図は、複雑な仕組みを整理し、誰にでもわかりやすく伝えるための実用的な手段です。CPU、メモリ、入出力装置、バス、電源装置といった構成要素の役割を理解したうえで図を描くことで、設計の検討からトラブルシューティングまで、さまざまな場面で役立てることができます。
これからブロック図を作成してみたいという方は、まずは身近なパソコンやシステムを題材に、Boardmix のようなツールを使って一つ描いてみることをおすすめします。実際に手を動かしてみることで、教科書的な知識だけでは気づけなかった発見があるはずです。
